извещатель пожарный (ИП): техническое устройство, предназначенное для обнаружения пожара посредством контроля изменений физических параметров окружающей среды, вызванных пожаром (факторов пожара), и/или формирования сигнала о пожаре.
извещатель пожарный пламени (ИПП): автоматический ИП, реагирующий на электромагнитное излучение пламени излучению и формирующий сигнал «Пожар» в систему пожарной сигнализации или АСУТП.
извещатель пожарный газовый (ИПГ): автоматический ИП, которое фиксирует изменение концентраций газообразных продуктов горения или горючих газов (СО, СО₂, углеводороды, токсичные газообразные отходы) и по достижении порогов выдает сигнал тревоги. В отличие от классических газоанализаторов технологического контроля, такие извещатели ориентированы именно на раннее выявление пожара или предаварийных состояний (утечки, достижение доли НКПР по горючим газам).
извещатель пожарный адресный тепловой максимальный (ИПТ): техническое устройство, которое:
извещатель пожарный пламени (ИПП): автоматический ИП, реагирующий на электромагнитное излучение пламени излучению и формирующий сигнал «Пожар» в систему пожарной сигнализации или АСУТП.
извещатель пожарный газовый (ИПГ): автоматический ИП, которое фиксирует изменение концентраций газообразных продуктов горения или горючих газов (СО, СО₂, углеводороды, токсичные газообразные отходы) и по достижении порогов выдает сигнал тревоги. В отличие от классических газоанализаторов технологического контроля, такие извещатели ориентированы именно на раннее выявление пожара или предаварийных состояний (утечки, достижение доли НКПР по горючим газам).
извещатель пожарный адресный тепловой максимальный (ИПТ): техническое устройство, которое:
- контролирует температуру и срабатывает при достижении заданного порога;
- имеет уникальный адрес в шлейфе, идентифицируется конкретной зоной/помещением;
- используется в составе адресной системы пожарной сигнализации.
- «Тепловой» — реагирует на повышение температуры, а не на дым.
- «Максимальный» — фиксирует превышение пороговой температуры (например 58 °C, 105 °C и т.п.); при медленном росте температуры срабатывает на достижение порога.
- «Адресный» — работает в составе адресной/адресно-аналоговой системы: каждый извещатель имеет адрес, а прибор видит, какая конкретно точка сработала.
- Часто встречается вариант «максимально-дифференциальный» — извещатель срабатывает и по максимальной температуре, и по скорости её роста (например 8 °C/мин, класс A1R).
Принцип действия извещателя пламени:
Работа извещателя пламени основана на регистрации характеристического электромагнитного излучения пламени, возникающего при горении.
Основные элементы и этапы:
- Приёмник излучения (фотодиод, УФ- или ИК-детектор), чувствительный к заданному спектральному диапазону пламени.
- Оптическая система (линзы, светофильтры), которая отсекает «лишние» спектральные компоненты и повышает селективность к пламени.
- Электронная обработка сигнала: усиление, фильтрация, анализ частотных и импульсных характеристик в диапазоне характерных модуляций пламени (десятки–сотни Гц).
- Пороговая логика и алгоритмы распознавания: сравнение по спектру, уровню и времени; для комбинированных УФ+ИК‑извещателей — требование совпадения условий по нескольким каналам.
- Формирование сигнала «Пожар» и передача в систему пожарной сигнализации, PLC или центральный контроллер.
Применяются методы снижения ложных срабатываний: узкополосные светофильтры, анализ временной структуры сигнала, комбинированные каналы (УФ+ИК), адаптивные пороговые алгоритмы.
Принцип действия пожарных извещателей на основе газового анализа
Извещатель пожарный газовый; (ИПГ) пожарный извещатель отслеживает динамику концентраций газов — либо горючих (метан, пропан, пары углеводородов), либо продуктов горения (СО, СО₂, HCN, C₂H₂ и др.), и по превышению порогов формирует сигнал тревоги.
Типичные используемые технологии:
- ИК‑ и УФ‑спектроскопия: измерение поглощения излучения на резонансных длинах волн газовых компонентов (Н2О, СО, СО₂, углеводороды).
- Фотоакустические датчики: модулированное ИК‑излучение поглощается целевым газом, вызывает локальное нагревание и периодическое изменение давления, регистрируемое чувствительным микрофоном.
- Кавитационно‑затухающая спектроскопия (CRDS): высокочувствительные измерения концентраций нескольких газов с использованием затухания светового импульса в резонаторе; показана возможность применения для раннего обнаружения пожара.
- Классические датчики НКПР (LEL): непрерывный контроль концентраций горючих газов до нижнего концентрационного предела распространения пламени (НКПР), раннее предупреждение о риске взрыва.
Преимущество газовых извещателей — возможность:
- фиксировать пожар на стадии тления и начального выделения газов, ещё до появления заметного пламени или сильного задымления;
- выявлять опасные утечки горючих или токсичных газов (предаварийные состояния), когда пламени ещё нет, но концентрация уже опасна для людей и оборудования.
Отличия извещателя пламени, дымового, теплового и газового извещателей
По контролируемому параметру:
- Извещатель пламени: регистрирует на характеристическое электромагнитное излучение открытого пламени (видимое, УФ, ИК).
- Дымовой извещатель: регистрирует наличие и концентрацию аэрозольных частиц дыма (оптический или ионизационный принцип).
- Тепловой извещатель: фиксирует повышение температуры или скорость её роста относительно порогового значения.
- Газовый пожарный извещатель: контролирует концентрации газов — либо горючих (по НКПР), либо продуктов горения, по спектральным, фотоакустическим или другим газоанализаторным методам.
По времени реагирования и сценарию пожара:
- Извещатель пламени: максимально быстрый отклик на интенсивное открытое горение — доли секунды–секунды.
- Дымовой: быстрый отклик на тление и задымление, особенно при медленном развитии пожара.
- Тепловой: более медленный отклик, требуется нагрев воздуха или конструкций до заданного порога.
- Газовый: может дать раннюю тревогу на стадии тления за счёт регистрации газов (СО, СО₂, HCN), а также предупредить об опасных утечках горючих газов до возникновения пламени.
По области применения:
- Извещатели пламени: зоны с высоким риском мгновенного воспламенения — резервуарные парки, установки с ЛВЖ, энергетика, ОПО, большое расстояние и угол контроля. Обратная задача : контроль за пламенем: газовые горелки, факельные установки.
- Дымовые: офисы, жилые здания, общественные помещения, серверные, складские площади с низкой запылённостью.(Закрытые помещения)
- Тепловые: компрессорные установки, резервуары с ЛВЖ,кухни, запылённые цеха, гаражи, помещения с высокими фоновой запылённостью и дымом, где дымовые дают ложные срабатывания.
- Газовые извещатели технологические зоны с обращением газообразных и жидких горючих веществ, химические и нефтегазовые производства, туннели, закрытые объёмы, где важно контролировать утечки и продукты горения.
По устойчивости к помехам:

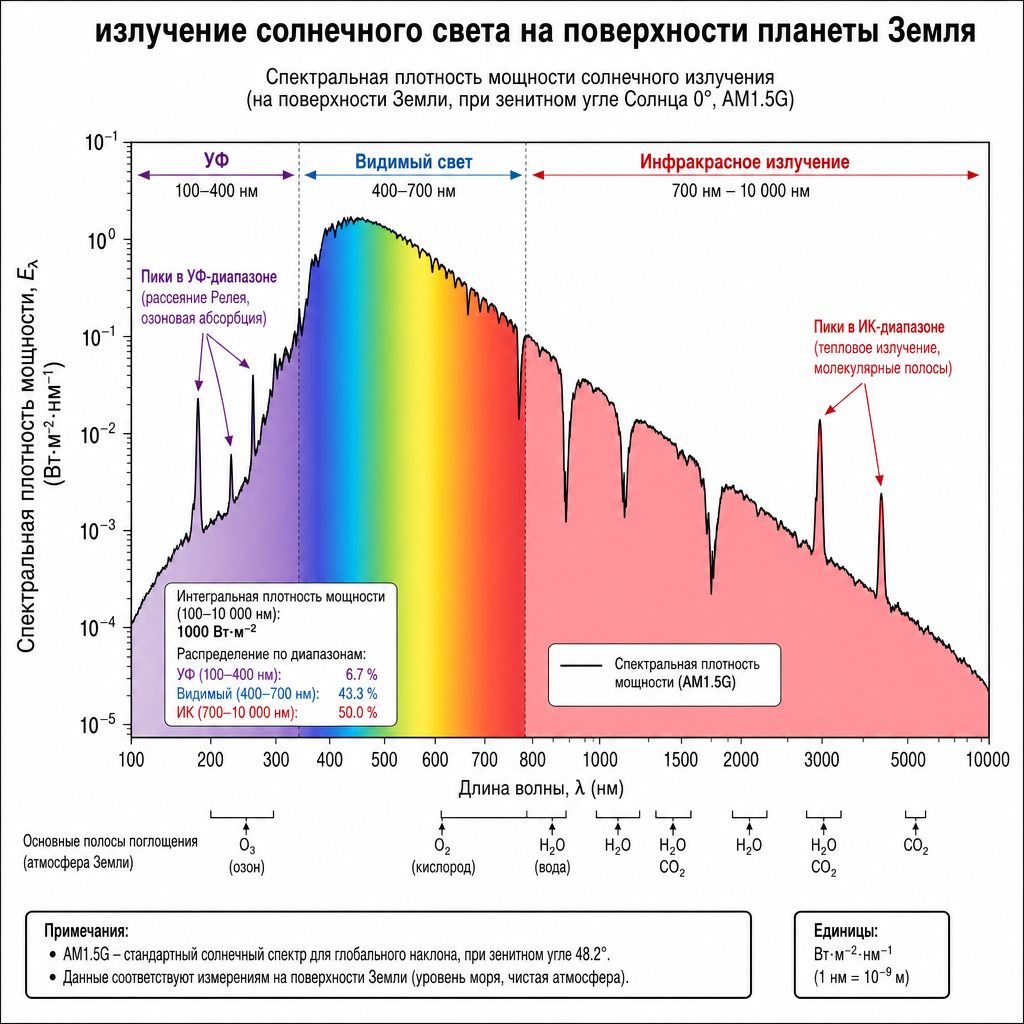

- Пламя детекторы: чувствительны к интенсивным источникам света (сварка, солнце, ИК‑нагреватели), но в современных моделях применяются алгоритмы фильтрации и комбинированные каналы.
- Дымовые: чувствительны к бытовому дыму, пыли, аэрозолям; возможны ложные срабатывания в кухнях, цехах.
- Тепловые: менее чувствительны к кратковременным помехам, но медленнее реагируют на быстрое распространение открытого пламени.
- Газовые извещатели требуют учёта фоновых концентраций газов, возможны помехи от технологических выбросов; зато позволяют настраивать селективность по газовому составу (оптические фильтры, настроенные длины волн, выбор канала).
Таблица: сравнение типов пожарных извещателей
Практическое объединение: пламя + газовый анализ в системе пожарной безопасности
Для промышленных объектов целесообразно использовать комплексную систему: извещатели пламени для быстрого реагирования на открытое горение и газоанализаторные извещатели для раннего обнаружения утечек и газовых продуктов тления. Такое сочетание:
- закрывает как «молниеносные» сценарии (вспышка, факельное горение), так и медленные, скрытые пожары с выделением токсичных газов;
- снижает риск взрывов за счёт контроля концентраций горючих газов в % НКПР и выдачи раннего предупреждения;
- обеспечивает дополнительную информационную базу для АСУТП и служб безопасности, включая анализ динамики газового состава при различных режимах работы.
