Почему «удобная замена сенсора» может обойтись значительно дороже, чем кажется на этапе закупки
Когда на совещании по закупке газоанализаторов звучит «у них сенсор легко меняется — это удобно», за этой фразой скрывается цепочка последствий, которую стоит просчитать до подписания договора.

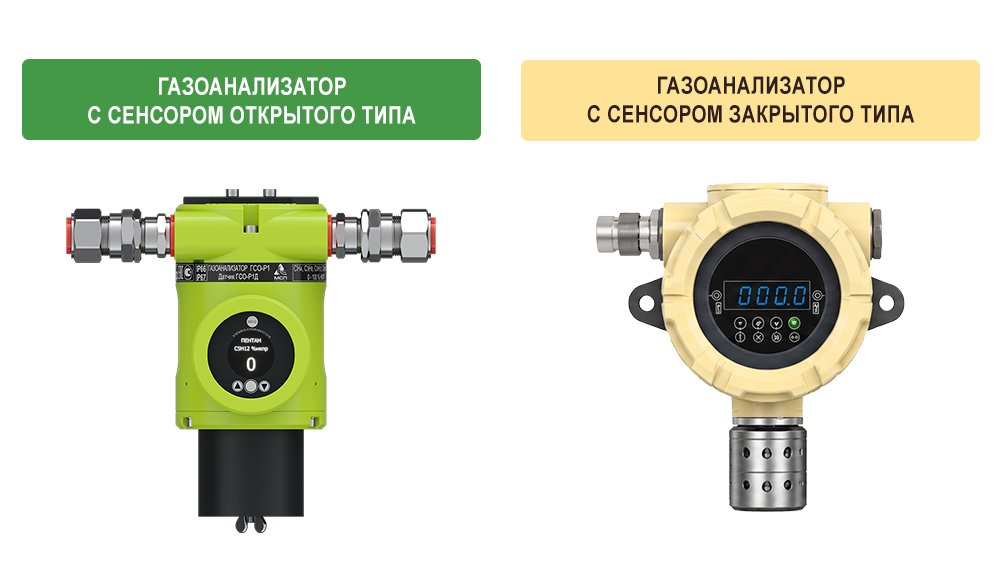

В чём принципиальная разница между двумя типами?
Измерительный тракт (источник — зеркало — приёмник инфракрасного излучения) реализован внутри корпуса газоанализатора.
Элементы хорошо защищены и рассчитаны на весь срок службы прибора.
Измерительный тракт реализован в отдельном компактном корпусе, подключаемом через разъём. Срок службы — 3–5, возможно до 8 лет, в зависимости от загрязнённости среды. Ручная очистка оптики невозможна. Замена сменного сенсора — это не «горячая» замена батарейки, а процедура, требующая калибровки и поверки (часто в лабораторных условиях).
>> Сравнение двух типов сенсоров
Оптика внутри корпуса прибора
- Время отклика T90до 10 сек / 3–5 сек при принудительном отборе
- Температурный диапазон−60 … +100 °C
- Обслуживание оптикиПротирка, продувка, промывка
- Срок службы сенсора25 лет — замена не требуется
Оптика в отдельном сменном модуле
- Время отклика T9020–60 сек / до 15 сек при принудительном отборе
- Температурный диапазон−45 … +65 °C (малый корпус быстрее остывает)
- Обслуживание оптикиОчистка невозможна — замена целого модуля
- Срок службы сенсора3–5 лет (до 8 лет в идеальных условиях)
>> Когда что выбирать
✅ Встроенный сенсор — оптимален, если:
- Объект в северных регионах: температуры ниже −45°C (Крайний Север, Западная Сибирь, арктические месторождения) — встроенный тип работает до −60°C без потери стабильности
- Остановка технологического процесса недопустима — любой простой точки контроля создаёт регуляторный и производственный риск
- Большой парк приборов — 10 и более единиц: каждая замена сенсора становится отдельной организационной задачей с нарастающим эффектом
- Ресурс службы КИПиА ограничен и не позволяет регулярно планировать дополнительные внеплановые работы
- Приоритет — предсказуемые расходы без неожиданностей на весь жизненный цикл объекта (25 лет)
⚠️ Сменный сенсор — обоснован, если:
- Объект расположен в умеренном климате: температурный диапазон не выходит за −45°C — прибор будет работать стабильно
- Высокая запылённость среды: закрытая камера менее подвержена влиянию внешней среды на оптику, чем открытая ячейка
- Бюджет на первичную закупку жёстко ограничен — входная цена в 2–3 раза ниже, это решающий критерий
- В службе КИПиА есть выделенный ресурс для мониторинга сенсоров и организации их плановой замены
- Допустим временный вывод точки контроля в резервный режим на период поверки после замены сенсора
>> Замена сенсора — это не просто механическая операция
Пока точка контроля не работает с действующей поверкой — предприятие нарушает ФНП «Общие правила взрывобезопасности» (Приказ Ростехнадзора №533).
Штраф по ст. 9.1 КоАП для юрлиц: от 200 000 до 1 000 000 руб.
Применение СИ без поверки — ещё дополнительно до 100 000 рублей по ст. 19.19 КоАП.
У газоанализатора со встроенной оптической ячейкой этой ситуации не возникает вовсе: сенсор не меняется, ремонта нет, метрологическая поверка после вмешательства не нужна. Единственная регулярная процедура — плановая поверка раз в год, одинаковая для обоих типов.
Плановая периодическая поверка для обоих типов газоанализаторов, как правило, проводится прямо на месте установки: поверитель приезжает на объект с переносными поверочными газовыми смесями и эталонным оборудованием, подаёт газ через адаптер к датчику — прибор не демонтируется. Это стандартная и удобная практика для стационарных систем.
С метрологической поверкой после замены сенсора ситуация иная. Методика поверки конкретного прибора определяет, допускается ли выездной вариант или требуется доставка в аккредитованную лабораторию. Этот вопрос стоит уточнить у производителя заранее — ещё до закупки. В любом случае: пока поверка не пройдена и результат не внесён в ФГИС «Аршин», прибор юридически отсутствует в сфере государственного регулирования.
>> Стоимость владения за 25 лет
Что происходит за 25 лет эксплуатации
5 лет
10 лет
15 лет
20 лет
25 лет
При парке 10 приборов — более 1,1 млн руб. переплаты.
>> Сравнительная таблица
Критерий |
Встроенный сенсор |
Сменный сенсор |
|---|---|---|
| Срок службы сенсора | ✓25 лет, замена не требуется | ✗3–8 лет, затем замена |
| Начальная цена прибора | Выше (~175 000 руб.) | Ниже (~70 000 руб.) |
| TCO за 25 лет | ✓262 500 руб. | 382 500 руб. (+119 500) |
| Простой при замене сенсора | ✓Отсутствует | 7–20 рабочих дней на каждую замену |
| Юридический риск при замене | ✓Отсутствует | Обязательная метрологическая поверка после ремонта СИ |
| Время отклика (T90) | ✓≤ 10 сек | 20–60 сек (диффузия) |
| Работа при −45°C и ниже | ✓Устойчивая работа до −60°C | Возможна нестабильность измерений и отображения |
| Работа при +65°C и выше | ✓До +100°C | Как правило, не более +65°C |
| Очистка оптики | ✓Протирка, продувка, промывка | Не предусмотрена — корпус необслуживаемый |
| Требования к обслуживанию | ✓Протирка оптических окон + ежегодная поверка | Мониторинг ресурса + замена + поверка после ремонта |
>> Что выбрать?
Газоанализаторы со сменным типом сенсора — не плохое решение. Это другой подход с другой логикой владения: ниже входная цена, компактнее прибор, но через каждые 5–8 лет возникает задача со всеми вытекающими. Если условия эксплуатации позволяют и ресурс для управления этим процессом есть — вполне рабочий выбор.
Встроенный тип сенсора даёт принципиально иное: прибор куплен один раз, сенсор работает весь срок службы, плановая поверка — раз в год, и никаких сюрпризов. Это особенно ценно на объектах с жёсткими требованиями к непрерывности контроля, большим парком приборов или экстремальными климатическими условиями.
Именно поэтому газоанализаторы с несменяемым сенсором десятилетиями стоят на объектах ведущих нефтегазовых компаний.
Не по привычке, а потому что когда считаешь по-настоящему, это выгоднее.
Подобрать газоанализатор под ваш объект
Все приборы линейки ГСО-Р1 — встроенная оптическая ячейка, срок службы 25 лет, сенсор не требует замены. Инженеры Метеоспецприбор помогут подобрать конфигурацию под ваши условия.
